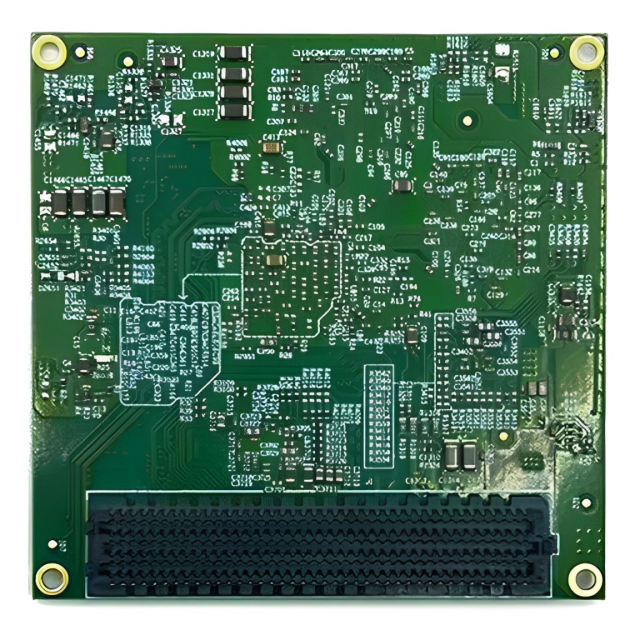

ZXC-3519AV200 核心板是苏州帧析智能科技有限公司推出的一款以 3519AV200处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。ZXC-SD3403 核心板集多种优势于一身，该芯片还支持 4K RAW 数据输出，可用于影片后期编辑。 该芯片采用先进的 12nm 低功耗工艺和低功耗架构设计，简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。
ZXC-3519AV200 核心板 H.265/H.264 编解码，编码/解码性能高达4K*2K@60fps/1080p@240fps 该芯片集成了海思第四代 ISP，支持 WDR、多级降噪、六轴防抖及多种图像增强和矫正算法，为客户提供专业级的图像质量。支持 AlexNet、VGG、ResNet、GoogLeNet 等多种分类神经网络，支持完整的 API 和工具链（编译器、仿真器），易于适配客户定制网络等。SS927 提供了高效且丰富的计算资源，支撑行业类应用和消费类应用。SS927 集成了四个 A53 核，支持双操作系统，使得快速启动、实时性和外设驱动的丰富性得以兼顾。
1、机械尺寸
| 板卡尺寸 | 70*70(mm) |
| 连接器型号 | SEAM-40-02.0-S-08-2-A-K-TR |
| 引脚间距 | 320pin |
| 硬件规格参数 | |||
|---|---|---|---|
| 项目 | 类型 | 型号参数 | 说明 |
| 核心配置 | 处理器 | 3519AV200 | 四核A55@1.4GHz |
| NNIE 2.5Tops 运算性能 | |||
| 存储 | 内存 | LPDDR4 8GB | |
| 存储 | EMMC 16GB | ||
| 连接器 | 底板连接器 | SEAM-40-02.0-S-08-2-A-K-TR | |
| 接口资源 | DC5V-IN | 1* | |
| MIPI输入 | 2* | 支持 2x4-Lane 或 4x2-Lane | |
| GMAC | 1* | 支持2个千兆网口 | |
| debug | 1* | UARTO | |
| I²C | 若干 | ||
| SPI | 若干 | ||
| SDI-IN | 2* | ||
| GPIO | 若干 | ||
| SDIO | 2 | 2 个 SDIO3.0 接口 | |
| USB | 2 | 2 个 USB3.0/USB2.0 接口 | |
| PCIE | 1* | 2-Lane PCIe2.0 高速接口 | |
| HDMI输出 | 1 | 支持 HDMI2.0 接口输出 | |
| MIPI输出 | 1 | 4-Lane Mipi DSI/CSI | |
| RTC电池 | 1 | ||
| JTAG | 1 | ||
| ADC | 2 | ||
| 软件规格参数 | |||
|---|---|---|---|
| 项目 | 类型 | 型号参数 | 说明 |
| Linux | UBOOT | 版本 | u-boot-2020.06 |
| 启动方式 | 支持从 eMMC 启动 | ||
| 烧录方式 | 调试串口 | ||
| Kernel | 版本 | linux 5.10 | |
| 支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
| 下载方式 | 串口/网口 | ||
| Device Driver | Serial port | 串口驱动 | |
| RTC | 硬件时钟驱动，保存系统时间 | ||
| Ethernet | 10/100/1000M 以太网卡驱动 | ||
| INPUT | HDMI 输入驱动 | ||
| MMC/SD | MMC/SD 控制器驱动 | ||
| I2S | I2S 总线驱动 | ||
| OUTPUT | HDMI 输出驱动 | ||
| SPI | SPI 总线驱动 | ||
| eMMC | eMMC 驱动 | ||
| DDR | DDR 驱动 | ||
| AUDIO | |||
| INPUT/OUTPUT | 输入/输出声卡驱动 | ||
| TCP/IP | 提供完整的 TCP/IP 协议 | ||
| 配置系统和服务 | Ifconfig/route 等 | 用于网络配置相关服务程序 | |
| 文件系统 | 常用命令 | cat, chmod, echo, free, top, kill, ls, mkdir, mount, ps, reboot, rm, lsmod, rmmod 等 |
|
| 环境参数 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 工作温度 | 0℃ | / | 70℃ |
| 储存温度 | -10℃ | 25℃ | 85℃ |
| 工作电压 | 5V | 5V | 5V |
1、开发资料
提供基于SS927官方SDK开发包，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括原理图、PCB、驱动源码、内核源码等供用户设计参考。
提供ZXC-SS927核心板设计 PDF文档
提供vio、venc、vdec 等丰富的Linux 例程。
提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。
2、技术支持
协助判断产品是否存在故障
ZXC-SS927核心板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题
3、增值服务
根据用户需求完成定制硬件及软件开发
支持Linux系统定制
支持OEM/ODM定制
支持项目外包开发
