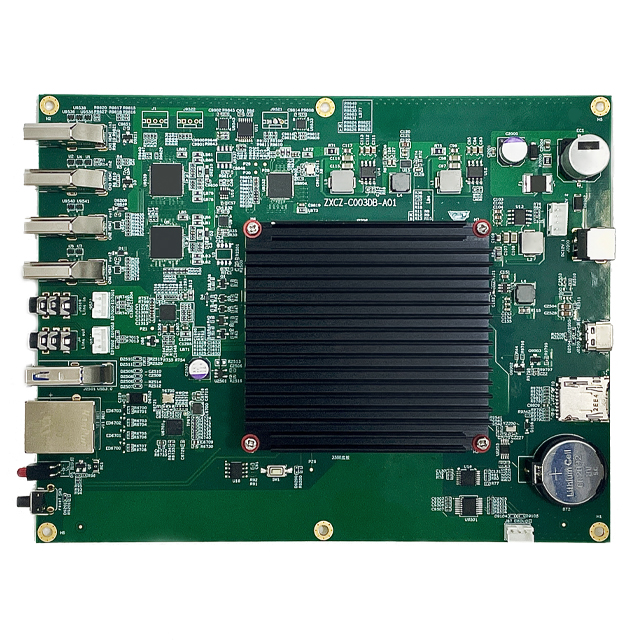

ZXD-RK3588音视频编解码板是苏州帧析智能科技有限公司推出的一款以瑞芯微RK3588处理器为核心的开发板，主要用于满足客户有边缘计算类产品的开发需求。用于做设计验证的同时，该行业开发板或核心板也可直接用于客户实际产品中，加快客户产品的推出速度。满足行业需求的接口设计、稳定的产品性能、强力的开发支持，为客户二次开发提供强有力的技术保障。
ZXD-RK3588音视频编解码板采用BTB连接器，性能稳定、可靠，经过了严苛的环境温度测试、压力测试，为您的高端应用提供强大的性能支持及稳定的运行保障。有利于客户快速打造定制化板卡与边缘计算盒等产品。
瑞芯微RK3588 采用八核 (4XCortex-A76+4XCortex-A55) 64位,8nm先进工艺，主频高达2.4GHz,集成ARM Mali-G610 MP4四核GPU图形处理器。265/H.264编码/解码性能高达8K@30fps/8K@60fps, 支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法， 为客户提供专业级的图像质量。支持多种分类神经网络 ，支持完整的 API 和工具链（编译器、仿真器），易于适配客户定制算法等。

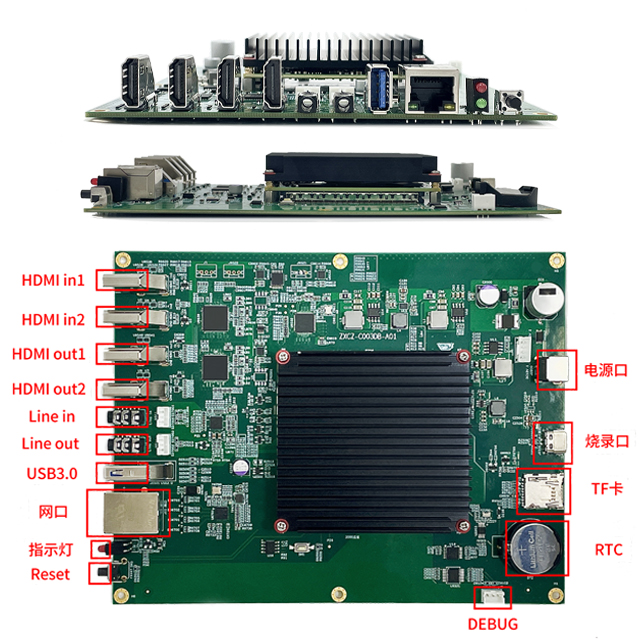

1、接口资源
| 板卡尺寸 | 160*180(mm) |
| 连接器型号 | TE # 3-6318490-6 |
| 引脚间距 | 0.5mm， 2排 |
| 硬件规格参数 | |||
|---|---|---|---|
| 项目 | 类型 | 型号参数 | 说明 |
| 核心配置 | 处理器 | RK3588 | 4*A76+4*A55 NNIE 6.0Tops |
| 存储 | 内存 | DDR4 8GB | |
| 存储 | EMMC 32GB | ||
| 连接器 | 底板连接器 | TE # 3-6318490-6 | |
| 接口资源 | RJ45 网络接口 | 1 | 千兆网络 |
| USB3.0 接口 | 1 | ||
| HDMI 输出 | 2 | ||
| 音频输入接口 | 1 | ||
| 3.5mm 音频输出接口 | 1 | ||
| HDMI IN | 2 | ||
| 信号灯 | 1 | J4 | |
| 电源开关接口 | 1 | ||
| 电源输入 | 1 | 9-36V | |
| TYPE-C 烧写接口 | 1 | ||
| debug 接口 | 1 | ||
| TF卡 | 1 | ||
| 按键 | 3 | boot、recovery reset | |
| RTC 电池 | 1 | ||
| 软件规格参数 | |||
|---|---|---|---|
| 项目 | 类型 | 型号参数 | 说明 |
| Linux | UBOOT | 版本 | u-boot-2020.06 |
| 启动方式 | 支持从 eMMC 启动 | ||
| 烧录方式 | 调试串口 | ||
| Kernel | 版本 | linux 5.10 | |
| 支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
| 下载方式 | 串口/网口 | ||
| Device Driver | Serial port | 串口驱动 | |
| RTC | 硬件时钟驱动，保存系统时间 | ||
| Ethernet | 10/100/1000M 以太网卡驱动 | ||
| INPUT | HDMI 输入驱动 | ||
| MMC/SD | MMC/SD 控制器驱动 | ||
| I2S | I2S 总线驱动 | ||
| OUTPUT | HDMI 输出驱动 | ||
| SPI | SPI 总线驱动 | ||
| eMMC | eMMC 驱动 | ||
| DDR | DDR 驱动 | ||
| AUDIO | |||
| INPUT/OUTPUT | 输入/输出声卡驱动 | ||
| TCP/IP | 提供完整的 TCP/IP 协议 | ||
| 配置系统和服务 | Ifconfig/route 等 | 用于网络配置相关服务程序 | |
| 文件系统 | 常用命令 | cat, chmod, echo, free, top, kill, ls, mkdir, mount, ps, reboot, rm, lsmod, rmmod 等 |
|
| 环境参数 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 工作温度 | -40℃ | / | 70℃ |
| 储存温度 | -10℃ | 25℃ | 85℃ |
| 工作电压 | 9V | 12V | 36V |
1、开发资料
提供基于RK3588官方SDK开发包，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括原理图、PCB、驱动源码、内核源码等供用户设计参考。
提供ZXD-RK3588核心板的连接器信号定义文档
提供ZXD-RK3588底板的设计参考文件
提供vio、venc、vdec 等丰富的Linux 例程。
提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。
2、技术支持
协助判断产品是否存在故障
ZXD-RK3588核心板B产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题
3、增值服务
根据用户需求完成定制硬件及软件开发
支持Linux系统定制
支持OEM/ODM定制
支持项目外包开发
